7． 基于軟交換的業務提供

軟交換本身可以提供現有電話網中的一些基本業務和補充業務，但由于軟交換的靈活性，它還可以與智能網的SCP相結合，提供各種智能業務，并且，通過引入一個新的組件-應用服務器（Application Server），軟交換還可以為三方應用提供應用平臺，不僅提高了服務的種類，而且加快了服務應用的速度。

（1） 基于軟交換的增值業務架構

軟交換體系結構中引入了一個新的組件應用服務器(Application Server)，應用服務器是專為增值業務而引入的。應用服務器負責各種增值業務的邏輯產生和管理，并且還提供各種開放的API，為第三方業務的開發提供創作平臺。應用服務器是一個獨立的組件，與控制層的軟交換無關，從而實現了業務與呼叫控制的分離，有利于新業務的引入。基于軟交換的增值業務架構如圖4所示

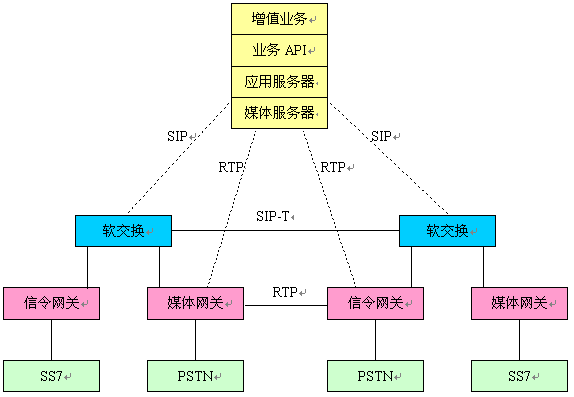

圖4基于軟交換的增值業務架構

應用服務器（Application Server）：提供增值業務的執行，管理和開發平臺，處理與軟交換間的接口信令。

媒體服務器（Media Server）：提供特殊業務（如IVR﹑會議﹑傳真）的資源平臺，處理與媒體網關間的承載接口。

組件間的接口如下：

• RTP-此協議用于傳輸媒體網關和媒體服務器間的媒體流。
• SIP-此協議用于應用服務器和軟交換間的通信，使得軟交換可將需要增值業務的呼叫發至應用服務器進行增值業務處理。

應用服務器和軟交換間用SIP協議進行通信，而SIP是用于創建，修改和終止呼叫的應用層控制（信令）協議，這樣，使得應用服務器可以涉入呼叫的控制方面，但不能對媒體資源作出控制，而媒體服務器則可提供這方面的功能，讓媒體服務器與應用服務器相配合，就可讓應用服務器處理呼叫的信令方面(SIP)，而媒體服務器負責處理媒體流(RTP)，這樣就可支持那些需要控制媒體流的業務，如IVR﹑會議﹑傳真﹑媒體混合等。當然，如果業務不需要對媒體的控制功能，如編號轉換﹑轉發﹑路由相關業務等，那么這些業務僅用應用服務器就能支持。另外，由于媒體網關具備媒體服務器的一部分或所有的功能，隨著SIP協議的進一步擴展，應用服務器則可以通過軟交換從媒體網關那里獲得一些媒體功能，即應用服務器分配一定的媒體相關功能在媒體網關上實現，這樣可以減輕應用服務器上的媒體功能，進一步降低增值業務使用的成本。關于應用服務器和媒體服務器間的接口目前尚處于討論階段，有待于進一步確定。

（2） 軟交換與應用服務器間的交互

軟交換與應用服務器間使用SIP協議進行通信。SIP協議具有建立﹑拆除和管理端點間會話的功能，所以軟交換既能建立也可取消至應用服務器的呼叫，同樣，應用服務器也能建立和取消至軟交換的呼叫，并且應用服務器還具有轉換主叫和被叫方的信息﹑保持和恢復連接的功能。目前，對SIP協議功能正進行擴展工作，未來SIP將能支持多方功能。

軟交換和應用服務器都可作為SIP用戶代理，它們可以直接通過代理服務器進行通信。軟交換可利用注冊機制動態得知應用服務器的存在，也可通過在軟交換上配置應用服務器的地址信息，靜態得知應用服務器的存在。源報頭用于通知應用服務器主叫方的身份，而終報頭用于通知應用服務器增值業務將應用的那一方的身份。圖5說明SIP實現各種增值業務控制流的流程。

軟交換和應用服務器間控制流交互的一般流程如下：

• 軟交換觸發決定呼叫是否切換至應用服務器進行增值業務處理。觸發可基于主叫方地址，被叫方地址或其它的軟交換機制。
• 軟交換根據觸發信息確定應用服務器的地址，并通過發送SIP請求信息（包括適當?shù)暮艚行畔ⅲ�將呼叫轉至目標應用服務器，
• 目標應用服務器收到SIP請求后，調用相應的增值業務。在此處，應用服務器可進行許多動作：


  • 重定位-向軟交換發送一個新的目的地址，重定向呼叫（3XX重定向響應中包含一個新的目的地址）。這種機制可用于面向地址轉換和路由的業務。
  • 接收和傳送-分配媒體資源，命令軟交換將至媒體資源的路徑連接好（用200OK響應表示）。用戶與媒體資源的交互結束以后，應用可將呼叫傳至新的目的地，應用退出呼叫（BYE的頭中包含有新的目的地址）。此機制可用于面向媒體的業務，如：卡號和傳真存儲/轉發業務。
  • 代理-通過軟交換將呼叫返回。使得應用服務器可監視所有的并發呼叫事件。此機制可用于面向事件的業務，如記帳卡和計時業務。

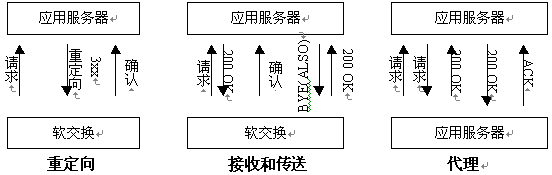

圖5 控制流

基本的SIP功能和擴展的呼叫控制功能結合在一起，可使軟交換將呼叫轉至應用服務器進行增值業務處理，處理完以后，應用服務器通過軟交換將呼叫轉回，并將自己從呼叫中退出。SIP協議可使應用服務器進入所有的呼叫控制活動并能傳送﹑重定向和代理呼叫。由于SIP的通用性和靈活性，使得在軟交換網絡中可以非常有效和容易的實現增值業務。

（3）應用服務器之間的交互

除了軟交換和應用服務器間使用SIP協議外， 應用服務器間也使用SIP協議進行通信，這使得應用服務器之間也可以交互。這樣，就可以將兩個或多個位于不同應用服務器上的業務聯系起來，使得業務提供者可向用戶提供一個完備﹑無縫的業務提供解決方案。應用服務器間的功能交互如圖6所示。隨著應用服務器可以實現對其它應用服務器的控制，相應的管理應用服務器間的功能交互的機制就需要引入，這對于日益增多的增值業務入網很重要。軟交換可把復雜，耗時的功能交互管理分派給應用服務器，由應用服務器自己來管理與其它應用服務器的交互。

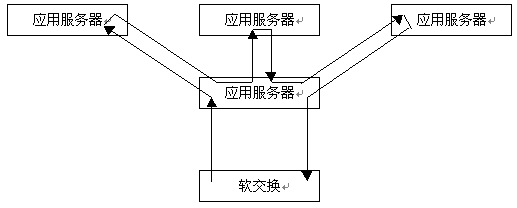

圖6功能交互

（4） 業務應用編程接口（Services API）

應用服務器上提供了各種業務應用可編程接口（API），使得不必對軟交換功能進行升級就能實現增值業務的開發﹑管理和應用。如果所有的增值業務由軟交換負責，那么我們將重蹈舊轍，新的功能將需要耗費資金的軟交換升級，而業務推向市場的周期也會因新的軟交換軟硬件的出臺而拉長。相反，將對增值業務的處理從軟交換中移出，由應用服務器來負責，將應用編程接口置于應用服務器上，則可以快速，有效的實現新業務的應用。 應用服務器上可提供的服務有：

• 軟交換可分派AIN/IN SSP功能給應用服務器，將AIN/IN的業務交換點(SSP)功能置于應用服務器上，由應用服務器來負責適當?shù)暮艚心Ｊ剑�這樣，應用服務器既可以與AIN/IN 的業務控制點（SCP）和智能外設（IP）進行交互來支持傳統的業務，又可開發新的智能業務。
• 將各種應用編程接口置于應用服務器上，為外部的應用提供編程接口，提供第三方應用的開發平臺。例如：為了支持Parlay，應用服務器則作為一個Parlay服務器，為外部的應用提供Parlay應用編程接口，并與軟交換和網關進行互通。這種情形下，應用服務器實際上是充當Parlay API和SIP之間的代理角色，實現Parlay API和軟交換間的連接。下面概要介紹一下目前應用較為廣泛的Parlay APIs系統。

Parlay APIs的目的是實現對網絡運營者范圍外的應用的支持，它定義了一套技術獨立的接口，這些接口規定了方法，事件，參數及語義，使得外部（不信任的第三方）的和內部的（傳統網絡運營者）應用創作者可以控制核心網絡資。Parlay系統可為訪問基于網絡的Parlay業務的外部應用提供資源地位，認證，授權功能。Parlay業務如通用呼叫控制業務（GCCS），可為應用提供網絡功能，可以讓應用動態為媒體流選路，也可為智能網﹑綜合業務數字網用戶部分（ISUP）﹑H.323及統一消息等應用，提供支持它們所需的能力的訪問途徑。

Parlay APIs的體系結構如圖7所示，由兩個接口部分組成：

• 業務接口（Service Interfaces）：提供應用訪問網絡能力和信息的接口。
• 框架接口(Framework Interfaces)：提供業務接口安全，管理性所必需的支持能力。

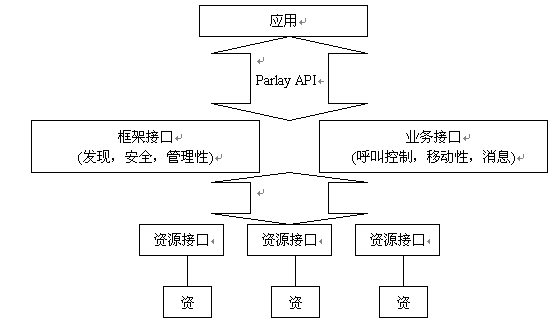

圖7 Parlay APIs體系結構圖

現有的Parlay APIs規范中由框架接口提供的功能有：

• 業務注冊和訂閱及發現；
• 認證和授權；
• 綜合管理。

通過在應用服務器上運行Parlay應用程序，網絡運營者提供Parlay網關，負責訪問業務提供者網絡的安全和管理，使得可以安全，有效，快速的實現新業務的應用。

8． 軟交換的應用

軟交換的核心競爭力主要在軟件方面，它即可以作為獨立的NGN網絡部件，分布在網絡的各處，為所有媒體提供基本業務和補充業務，也可以與其它的增強業務節點結合，形成新的產品形態。正是軟交換的靈活性，使得它可以應用在各個領域。

（1） 電路領域的應用

在電路領域，軟交換和媒體網關和信令網關相結合，完成控制轉換和媒體接入轉換，可作為匯接局和長途局的接入，提供現有的PSTN網中的基本業務和補充業務。如圖8所示。

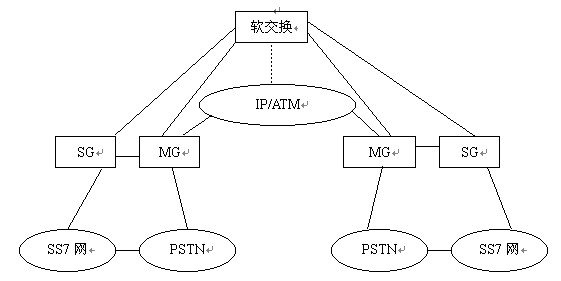

圖8電路域的應用

（2） 電路-分組領域的應用

在電路-分組領域，軟交換可與分組終端進行互通，實現分組網與電路網的互通。如在H.323呼叫中，軟交換可視為H.323終端，在SIP呼叫中，可視為用戶代理（UA），如圖9所示。

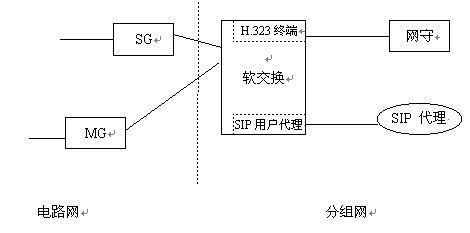

圖9 電路域-分組域的應用

（3） 智能網領域的應用

在智能網領域，軟交換與媒體網關相結合，完成SSP功能,與現有智能網的SCP相結合，提供各種智能業務，此時，軟交換需實現智能網的基本呼叫狀態模型（BCSM ）和H.323或SIP協議狀態機的轉換。

軟交換可支持多種協議，如INAP和CAP，并可與應用服務器配合，提供各種新的增值業務和補充業務，如圖10所示。

圖10智能網領域的應用

9． 軟交換處理的業務

軟交換主要處理實時業務：最初是話音，以后也可處理視頻和多媒體業務。雖然數據業務量正漸漸趕超話音業務量，但目前話音業務的收益仍是數據業務的好幾倍，所以，從經濟角度來看，軟交換首先應能支持話音業務。但在網絡融合的過程中勢必會出現新的應用，所以軟交換還應該具有利用新的網絡服務設施支持各種增值業務和補充業務的能力。

軟交換的主要職責是在端點間建立關系。關系可能是一個簡單的呼叫，也可能是很復雜的過程。未來網絡業務的特點是業務智能越來越集中在應用服務器上，如在智能網平臺上實現的許多獨立于網絡的增值業務。應用服務器負責業務邏輯的產生，業務則通過應用服務器與軟交換交互。因此，軟交換的主要任務是支配網絡資源，至于業務則越來越向上層移動。

什么樣的關系需要軟交換的參與呢？如果需要提供質量服務，就要涉及到軟交換，因為軟交換可保證用戶定義的業務和網絡實際能力之間達到最好的匹配。但并不是所有關系的建立都要軟交換的參與，有些則可在盡力而為的基礎上實現。由于有些業務的關系不需要軟交換的參與，所以 軟交換不能保證其服務質量（QOS），但這些與軟交換無關的關系應不削弱受軟交換控制的關系的QOS。

10． 軟交換的服務質量

軟交換雖然不能保證特定呼叫的服務質量，但軟交換可提供許多途徑來幫助維持一定的QOS，這一點對于實時業務至關重要：

• 軟交換可控制承載層的設備建立一定QOS參數的呼叫，如果不能則返回告知。這樣可讓軟交換就有關主題與用戶進行協商。用戶會收到信息告知其所要求的QOS不能滿足，并向用戶提供一些低服務質量的選擇或者拒絕呼叫。
• 每個呼叫QOS級別的選擇可有許多方法。其中之一是用戶在其業務特征中有個默認的QOS級別。軟交換則編輯這些命令至承載網絡。或者在被叫號碼前加上特殊的編號，用戶可以"撥入"一定QOS級別的業務。
• 如果網絡中有富余的帶寬，軟交換可提示用戶。
• 軟交換與業務管理系統建立永久聯系，使它能清楚網絡資源狀況，必要時，采取措施進行優化。

11． 結論

作為下一代網絡交換核心的Softswitch /Call Server，結合了傳統的電話網絡的可靠性和IP技術的靈活性和有效性的優點，是新興運營商進入話音市場的技術手段，也是傳統的電路交換網向分組化網絡過渡的重要網絡概念，這一概念所形成的系列網絡產品將對我國電信網的演進以及利用IP網絡提供豐富的業務起重要的作用，具有廣闊的發展前景。。我國網絡與交換標準研究組正在開展相關標準的研究工作，預計2001年將有相應的標準草案出臺。國內廠家也在加緊Call Server/Soft Switch 的研制工作。隨著IP技術的引入，新概念和新產品不斷出現，現有網絡和未來的網絡都面對許多機遇，挑戰和選擇，無論是采用那種技術和設備，關鍵是要把握好網絡的融合，研究新設備與已有網絡的關系，新的網絡體系架構，并能實現電路網絡向分組網絡的無縫過渡。

附：縮略語

ATM Asynchronous Transfer Mode 異步轉移模式

PSTN Public Switched Telephone Network 公用電話網

TDM Time Division Multiplexer 時分復用

IP Internet Protocol Internet協議

IN Intelligent Network 智能網

AIN Advanced Intelligent Network 高級智能網

API Application Programming Interface 應用編程接口

SG Signaling Gateway 信令網關

MG Media Gateway 媒體網關

SIP BCP-T Session Initiation Protocol Best Current Practice for Telephony Interworking

SCTP Signaling Control Transmission Protocol 信令控制傳輸協議

BICC Bearer Independent Call Control 承載無關呼叫控制

SNMP Simple Network Management Protocol 簡單網絡管理協議

COPS Common Open Policy Service 公共開放策略服務

INAP Intelligent Network Application Protocol 智能網應用協議
