WLAN在視頻監控中的應用
丁宇杰 2008/06/04

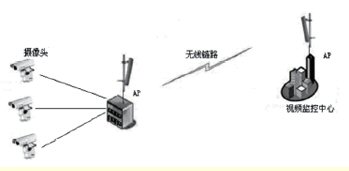

前言圖1 點對點組網模式
工程實例
“無線網絡視頻監控系統”項目在統一規劃、統一管理的基礎上,采用固定地點攝像的方式,使用多種視頻采集端設備(網絡槍式攝像機、數字網絡球式攝像機、網絡視頻服務器、紅外夜視攝像機等),在交通環境、山地環境和高樓環境等不同地理位置、不同角度,對社區各區域的重要場景和主要部分進行高質量圖像拍攝,并將所拍攝的圖像通過無線電波的傳輸方式傳輸?shù)奖O(jiān)控中心。
例如,監控范圍為一個長800米、寬600米的小區,小區監控中心位置在正南位置,正北位置的小區會所匯集南邊的視頻圖像,經匯集中心AP向監控中心傳送。

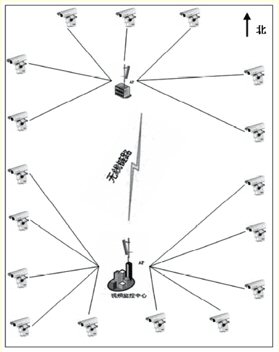

本案例采用點對點模式進行橋接傳輸,如圖2所示。
圖2 點對點模式的橋接傳輸
其中,無線組網模式為點對點模式:會所—監控中心(2.4GHz)。設備選擇:AP設備一般采用WA1208E-GP,可保證在惡劣環境中正常運行,有防水防雷功能,并能進行數據高穩定性傳輸;同時采用2.4GHz垂直極化的定向天線,保證較強的信號強度,使圖像數據傳輸非常流暢。
參考文獻
[1]劉乃安,無線局域網(WLAN)原理、技術與應用
中國無線電
