IMS統一業務平臺提升運營商業務競爭力
2007/08/17
IMS網絡業務架構中定義了三類ApplicationServer,分別是SIPAS、基于OSA/Parlay Server的AS和傳統移動智能網。中興通訊依托多年的電信研發成果和市場經驗,精心打造了一個符合IMS標準架構并有特色擴展的統一業務平臺ZXUP10,為用戶提供一個全融合的IMS多媒體應用環境。ZXUP10以融合和靈活為根本特征,對外提供標準開放接口,屏蔽底層網絡,基于這個統一的業務邏輯執行環境,業務提供商可快速、高效開發出具有融合特征的增值業務。ZXUP10在支持業務的開放性、支持異種網絡的能力以及組網的靈活性等方面都有突破的進展,從而力助運營商贏得融合時代的業務競爭優勢。
ZXUP10系統架構
ZXUP10系統架構如圖1所示。ZXUP10能夠支持IMS三類應用服務器模式:OSA/Parlay網關、SIP應用服務器和傳統智能網提供業務,在IMS網絡中組網及布置業務非常靈活方便。平臺提供Parlay/SIPServletAPI第三方開放接口,具備跨網絡多協議適配能力,從而支持單一業務為不同網絡類型用戶服務。針對傳統智能網集成了IM-SSF功能,可以平滑升級支持IMS網絡。

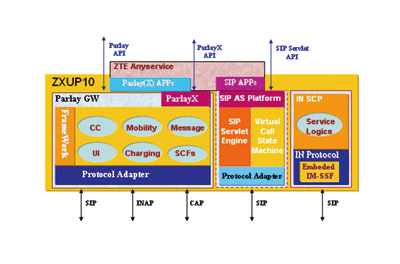

圖1 ZXUP10統一業務平臺系統架構
基于ZXUP10的IMS業務提供模式
基于ZXUP10,可提供以下三種業務應用模式。
獨立的SIPAS
作為獨立的SIPAS,支持IMS網絡的各類接口,對外不提供開放接口,多個業務邏輯應用可運行于一個SIPAS中,業務邏輯通過圖形化界面的SCE生成,可快速方便加載于SIPAS,同時不影響其它業務應用的運行(如圖2所示)。這種模式的AS性能高,適用于業務處理集中、話務量大的場合。

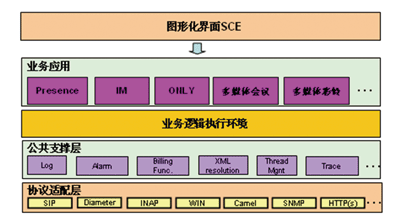

圖2 獨立SIP AS模式的ZXUP10系統結構
基于ZXUP10平臺開放接口的第三方業務應用
ZXUP10作為開放業務平臺,包括Parlay網關和SIP應用平臺,對外提供標準的Parlay/ParlayXAPI和SIPServletAPI,屏蔽底層網絡的差異性,第三方通過調用標準接口,快速生成Web等方式的第三方應用,帶來業務開發、提供模式的重大改變。
傳統SCP業務
ZXUP10具備內嵌的IM-SSF模塊,可通過ISC接口與IMS核心網絡直接交互,從核心網角度看,不需IM-SSF模塊,節省了投資成本。對于傳統業務,業務邏輯不需做任何改動,即可平滑支持IMS網絡。ZXUP10亦提供CAMEL等傳統協議接口,與IMS網絡的IM-SSF網元交互。
ZXUP10組網方式
ZXUP10僅作為IMS的業務平臺接入
如圖3所示,在這種接入方式中,ZXUP10通過ISC接口與S-CSCF交互,其它網絡如PSTN、PLMN通過MGCF與IMS互通,與ZXUP10平臺無直接交互關系。
圖3 ZXUP10僅作為IMS的業務平臺接入
ZXUP10通過內嵌的IM-SSF功能接入
由ZXUP10作為傳統的SCP提供,其上的業務邏輯無需改動即可支持IMS網絡(如圖4所示)。同時,此SCP可支持PSTN、PLMN網絡,其優點是支持傳統業務平滑升級支持IMS網絡,IMS組網結構簡單。

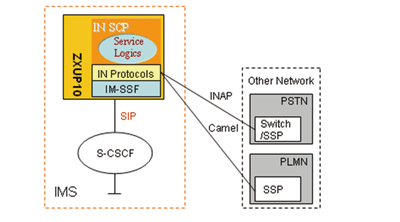

圖4 ZXUP10僅作為IMS的業務平臺接入
混合組網方式
通過ZXUP10支持的多網絡類型的協議映射能力,同時支持IMS、PSTN、PLMN等網絡,形成混合組網方式。此種組網方式的優點是同一業務邏輯采用不同的接口與各網絡交互,不同網絡類型的用戶可以同時成為此業務的用戶,包括網絡類型特有的編碼方案,如IMS網絡的SIPURI等。
ZXUP10統一業務平臺特點
- 支持IMS所定義的三大類應用服務器模式,一是作為OSA/Parlay網關,二是作為SIP應用服務器,三是作為傳統智能網提供業務,在IMS網絡中組網及布置業務非常靈活方便。
- 平臺提供標準的、開放的第三方接口,帶來業務提供方式的革命,從而將業務提供商、服務提供商作為第三方廠家引入產業價值鏈,形成市場驅動型提供業務,快速適應未來市場需求。
- 業務平臺實現了水平的業務體系架構,可以為IMS網絡架構下多種接入網絡的用戶提供IMS業務,業務應用的數據和網絡資源得到高度共享。
- 提供的功能非常豐富,涵蓋了電路域(CS)和分組域(PS),可以方便地實現多方呼叫、會議電話、錄音、傳真等特殊要求。
- 具備多協議適配能力,支持SIP、CAMEL、INAP、WIN、MGCP、SMPP等多種協議。
- 單一業務跨網絡類型提供能力,不同類型網絡的用戶可同為此單一業務的賬戶,網絡類型特有編碼方案如IMS網絡的SIPURI等全部支持。在綜合VPMN業務中,由于ZXUP10同時支持對IMS網絡的ISC接口及對GSM網絡的GAMEL協議接口,業務的提供尤為方便。對于擁有多種類型網絡的運營商來說,未來這類業務的開展十分重要。
- ZXUP10既可提供新型的IMS多媒體業務,同時也可提供傳統智能網的業務。網絡升級改造中,業務平臺不需變動即可支持,從而使業務的發展建設穩定、平滑過渡到下一代網絡體系。
- 平臺提供強大、靈活的計費功能,支持按時長、流量、內容、服務質量(QoS)等計費;可以提供各種計費套餐,滿足不同業務和不同運營商的需求。
- 業務平臺內嵌了IM-SSF功能,與IMS核心網設備通過ISC接口直接交互,系統組網結構簡單,節省投資,另外為傳統網絡開發的業務可快速應用于IMS網絡。
- 業務平臺作為Parlay網關時,其與應用服務器組成了分布式計算架構,業務可以分布式運行在不同的應用服務器上,減少了系統間的故障。當一個業務出現故障或呼叫量太大時,不會影響到其它業務,有效地提高了系統的穩定性。
- 業務平臺穩定可靠,具備大容量、高處理性能等特點,提供四級過負荷處理機制,雙機工作時,達到或超過99.999%的可用性。
