基于IMS架構的IPTV系統實現分析
楊維 屠嘉順 高毅 2007/08/01
文章提供一種在IP多媒體子系統(IMS)網絡中實現交互式網絡電視(IPTV)業務的方案。方案采用超文本傳輸呼叫會話控制功能設備(H-CSCF)提供Mw接口,接入IMS核心網,實現IPTV和IMS業務的融合組網。使得運營商無需對現有大量的IPTV終端進行升級和改造,就能在基于IMS的電信融合網絡中提供IPTV業務;同時提供統一的用戶管理、服務質量(QoS)保證、并支持與下一代網絡其他業務的融合。對于已經布置了基于IMS通信網絡的運營商,采用該方案可以簡單地提供IPTV業務,也可以支持IPTV與其他通信業務的融合;同樣對于已經布置了IPTV系統的運營商,采用該方案可以通過對核心設備的簡單升級和改造,實現和IMS核心網的融合,降低運營成本。

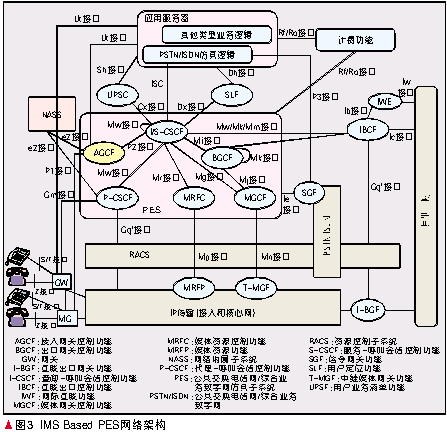

接口協議可以是H.248(P1參考點)或SIP(Gm參考點),如果網關類型是MG,協議采用H.248;如果網關類型是GW,協議采用SIP;獨立的PSTN/ISDN子網也可以通過中繼媒體網關連接(Mn參考點)。
AGCF功能實體是為PES特殊定義的,是從MG和GW訪問PES的第一個接觸點,功能如下:
對于媒體網關后面的傳統接入終端執行P-CSCF的功能(例如管理SIP注冊過程、產生用戶身份關聯標識,以及生成計費標識)
AGCF對于其他CSCF來說實際上是一個P-CSCF。SIP信令遵循Mw參考點定義。
3.IMS Based IPTV系統研究
3.1 IMS Based IPTV網絡架構

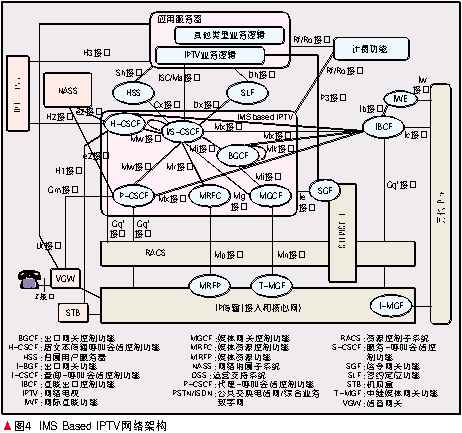

IMS Based IPTV網絡架構如圖4所示。借鑒IMS Based PES系統的思路和想法,IPTV系統也可以使用IMS核心網元來完成用戶的鑒權認證及相關業務服務器的地址獲取工作,同時利用IMS核心網元完成終端和IPTV
AS之間的消息轉發傳遞工作,也可以采用IMS系統中的SIP呼叫方式完成IPTV媒體地址的協商和傳送。增加H-CSCF邏輯功能實體的目的和作用主要有兩點:一方面是通過H-CSCF完成超文本傳輸協議(HTTP)到SIP的轉換,所有基于Web的終端都可以享受到IMS核心網絡的服務,而不僅僅局限于IPTV的機頂盒(STB)客戶端;另一方面,后續很多基于Web的終端(包括STB)所希望享受的服務不僅僅是IMS網絡提供的,還有很多是基于互聯網的服務,如網絡游戲、資訊瀏覽等不適宜IMS核心網提供的服務,這些服務可以通過H-CSCF進行旁路。
