七號信令網IP化的演進分析
2007/04/25

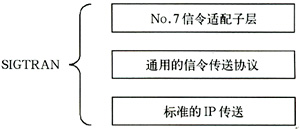

1、信令網的演進方向圖1 SIGTRAN協議體系圖
SIGTRAN協議的底層為傳輸層SCTP協議(流控制傳輸協議),為No.7信令在標準IP網上傳送提供可靠的連接,高層為適配層協議,根據功能和組網應用的不同主要分為M2PA、M2UA和M3UA
3種,簡單介紹如下。
(1)M2UA:M2UA是MTP2的延伸,沒有自己的信令點編碼,適用于RANAP、ISUP等接入信令,利用SIGTRAN(M2UA/SCTP/IP協議)進行轉發,提高組網的靈活性,并降低信令的傳輸成本,不具備GTT功能,不能夠用于組建IP信令網的骨干層面。

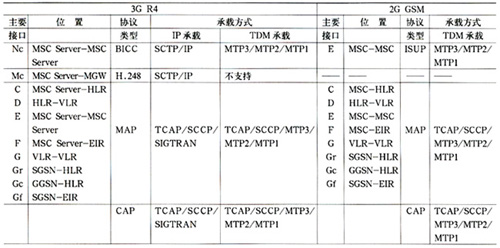

(2)M3UA:M3UA是目前3GPP建議采用的SIGTRAN協議,M3UA能同時支持目前所有的移動網絡協議,包括BICC、ISUP、MAP、CAP。但是M3UA是一種落地協議,主要是針對SG應用設計的,只能進行一跳的信令轉接,或者是IP
SP間的點到點協議,適合作為IP SP的邊緣接入?yún)f(xié)議,不適宜用于組建IP信令網的骨干層面。
(3)M2PA:M2PA的適用范圍更廣泛,既可以用于信令網關也可以用于信令網上的STP。M2PA具有自己的信令點編碼和自己的上層協議諸如MTP3和SCCP,可以支持信令轉接和GTT功能,因而可以作為IP
STP的協議。
由于3GPP建議的R4信令的承載主要是采用M3UA協議,即MSC Server、HLR、SCP等都不支持M2PA協議(目前大部分廠家能夠提供的設備均沒做M2PA的開發)。因此在組建IP信令網時,單純采用M3UA協議或M2PA協議在現階段都是不可行的,目前來看比較可行的方案是在IP
STP之間(骨干層)采用M2PA協議,在IP信令點和IP STP之間(接入層面)采用M3UA協議。
3.4 全IP承載信令網的目標網結構
綜合前兩節的分析,移動全IP信令網應采用分層結構建設,引入IP STP完成GTT和信令轉接功能,使IP信令網具有良好的可擴展性和可維護性;MSC
Server、IP HLR、IP SCP等IP SP采用M3UA接入IP信令網,滿足3GPP標準的要求;IP STP間使用MTP3/M2PA/SCTP/IP協議棧,在IP信令網中保留MTP3功能可以繼承原有的信令網管理和維護體制,同時又利用了基于IP的信令傳送,降低了信令消息的傳送成本。
IP STP的建設方案可參考傳統No.7信令網骨干層面的建設方案,即:IP STP成對設置以保證安全性;初期在全國分大區設置IP STP對,所有IP
STP之間網狀相連(不同于No.7信令網中分平面網狀相連),各IP SP點與成對IP STP均相連,IP信令網目標網網絡結構如圖2所示。

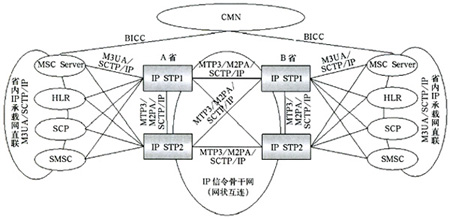

圖2 IP信令網目標網網絡結構示意圖
4、IP信令網的引入方案
4.1 IP信令網的引入方案
結合與現有TDM No.7信令網的組網關系,考慮引入IP信令網的方案有以下幾種。
方案一:新建IP STP替換現有STP,今后同時承擔2G、3G信令業務。
方案二:用3G網中今后建設的獨立SG升級為IP STP,最初承擔3G網內信令,逐步分擔2G網信令業務,最終完成替代。

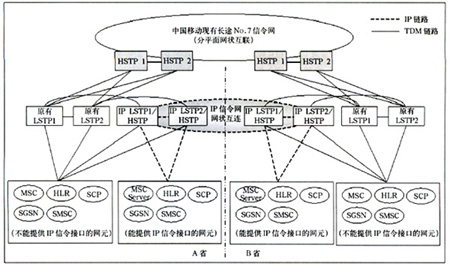

方案三:省內新建LSTP首先采用IP STP,今后逐步分擔HSTP業務,最終升級為HSTP后,對現有HSTP進行替換。

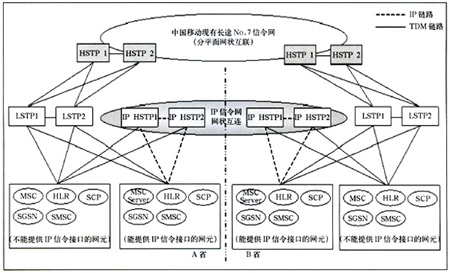

方案四:新建IP STP,獨立建設IP信令網,與現有七號長途信令網重疊,逐步分擔現有信令網的業務,最終完成替代。
從這4種方案的特點來看,對其他設備的共同要求都是:現網網元能夠通過升級改造或新建的方式,部分或全部支持IP信令接口(即:IP STP),且IP
STP設備本身要通過中國移動的入網測試。方案一網絡風險和一次性投資都是最高的,因此不建議采用該方案建設IP信令網。方案二則需要在3G網絡建設進行后,視3G網中是否建設有獨立SG而定,且建設獨立SG的先期費用較高。方案三遵循“從邊緣到核心”的演進方式,先將IP
STP在省內作為LSTP試用,時機成熟后改作省際長途信令網節點使用。方案四工程實施較容易,且獨立于現有信令網組網,網絡安全性較高。
考慮到方案的可實施性并結合3G網絡的建設規劃,4種方案中較可行的為方案三和方案四,以下對這兩種方案做簡單介紹。
4.2 方案三(逐步演進方案)分析
目前中國移動現網內有部分省是HSTP兼做LSTP、有部分省已建設LSTP設備(其中有些省建設了不止1對LSTP)。考慮到現有HSTP在經過設備升級后,容量有了較大提高,因此尚未建設LSTP的省份,暫時不需要建設LSTP設備。而已建有LSTP的省份多為經濟發達、業務發展較好的省份,因此存在著擴建LSTP的需求。本方案建議這些省份使用IP

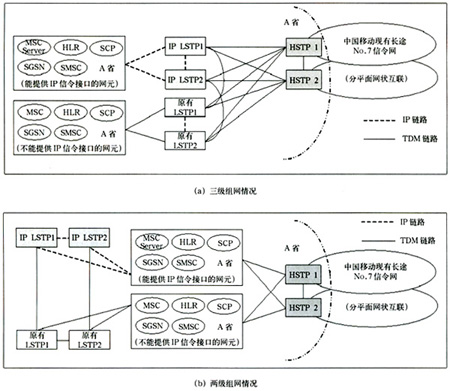

STP設備建設LSTP,并對軟交換架構的MSC Server進行改造,支持IP信令接口功能,并要求今后新建的HLR、SCP等設備均支持IP信令接口功能(現有HLR、SCP等設備由于網元眾多,改造成本太大,暫不建議改造),組網結構如圖3所示。
