中興傳輸系統科技護航成都地鐵一號線
2009/12/29
保衛城市交通動脈的信息化之需
本次建設的傳輸系統需要能為上述各系統提供可靠的、冗余的、可重構的、靈活的信息傳輸及交換信道。
本工程傳輸網絡采用基于SDH 的多業務傳送(MSTP)系統組網,在1 號線一期工程全線17 個警務室、1 個臨時分局中心(與天府廣場派出所合設)、市局設置MSTP
節點設備,其中,警務室設備采用10G 容量,臨時分局中心、市局設備為不少于155M 容量。傳輸設備利用公安通信敷設的光纜線路,組建自愈保護環,具體如下:
1)各警務室配置的10G 傳輸設備,利用沿線路兩側隧道敷設的光纜線路,組建兩個帶寬不小于10Gb/s 的自愈保護環,兩個環在天府廣場警務室節點相切;
2)臨時分局和市局配置的155M傳輸設備,利用從天府廣場站到市局的第一路由以及文殊院站到市局的第二路由敷設的兩條光纜線路,組建1個帶寬不小于155Mb/s
的自愈保護環。
成都地鐵一號線一期工程公安通信傳輸系統由17套MSTP 10G設備、2套MSTP 155M設備,19套嵌入式組合電源、1套網絡級網管設備構成。MSTP設備為傳輸系統提供2M、10M、100M、1000M接口。每個節點一套嵌入式組合電源設備,為MSTP設備和接入設備提供-48V直流供電。會展中心設置一套網絡級網管,對整個傳輸系統進行管理。
MSTP設備采用中興通訊基于同步數字體系(SDH)的多業務節點設備Unitrans ZXMP-S385設備和ZXMP S330設備
電源設備采用中興通訊ZXDU58 B900嵌入式組合電源設備。
網絡級網管采用中興通訊Unitrans ® ZXONM E300網絡級網管。

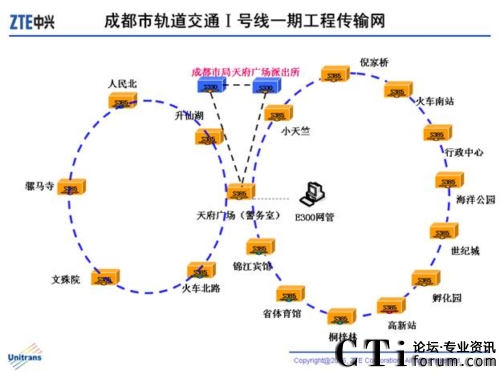

基于上面的描述,我們得出本次項目的傳輸組網圖:
CTI論壇報道
