遠程移動辦公系統三步走

2003/06/24

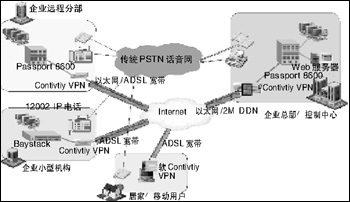

圖一 構建遠程/移動辦公環境步驟1采用IP-VPN構成私有專網增進數據通信業務

　　Contivity IPSEC VPN 可以用來安全連接企業數據中心與企業的分支機構，分支機構與數據中心的數據交流被 Contivity IPSEC VPN 安全保護，使企業得以構建在公共網絡平臺上，成為一個安全的虛擬企業實體，如圖一所示。

　　企業總部/數據中心基本采用DDN專線或租用以太網鏈路連接到本地服務提供商（ISP），此時Contivity （Contivity 4600/5000)獲得固定的合法IP地址，大型遠程分支機構同樣可以采用DDN專線的方式連接到本地服務提供商（ISP），此時分部的Contivity(Contivity 2700/1700)同樣獲得固定的合法IP地址，這樣兩點間可以方便地通過IPSEC VPN建立起安全隧道，有的小型分支機構可能租用ADSL/xDSL鏈路，此時Contivity(Contivity 1000) 可能獲得動態的合法IP地址，這種小型分支機構采用非對稱分支隧道（ABOT）的方式連接到企業總部/數據中心，實現安全數據交換。有些SOHO型的遠程分支機構可能坐落在網絡最邊緣的位置，此時Contivity(Contivity 600/1000/100) 可能獲得動態的非法IP地址，因此該遠程分支機構向企業總部/數據中心連接隧道時，必須經過網絡地址的轉換（NAT），要實現IPSEC VPN 的網絡地址轉換并不是簡單的事情，涉及到相當?shù)募夹g(shù)難點，而北電網絡Contivity 解決了該問題，使得一個虛擬的企業實體可以不受地域的限制而延伸到網絡的最邊緣。

　　一般情況下，IPSEC VPN的網絡依靠靜態的安全聯盟（ Security Association )實現靜態路由選擇，如果企業的規模不斷擴張，靜態路由的可擴展性受到了限制，要讓動態路由直接運行在IPSEC VPN隧道上并不是輕而易舉的事，北電網絡Contivity 采用了SRT（Secure Routing Technology) 技術解決了該問題。SRT是一種軟件構架，是所有Contivity IP業務的基礎。它在設計上將安全性?xún)?nèi)置到所有Contivity操作組件中。安全路由選擇（SRT）支持動態路由協議直接承載在IPsec隧道上的。傳統的路由器以及許多VPN/防火墻設備經常需要為每組IP地址對提供單獨的加密隧道或只允許在這些隧道上實現靜態路由，為此必須人工配置可達子網地址。

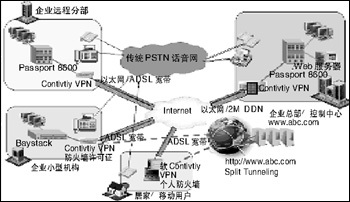

圖二 構建遠程/移動辦公環境步驟1通過Split Tunneling對因特網的訪問

　　遠程/移動辦公室用戶對因特網的訪問可以采取兩種方式，1、所有遠程辦公室及遠程移動用戶通過企業總部/數據中心統一訪問因特網，該方式的優點在于可以統一控制所有用戶對因特網的訪問，缺點是所有對因特網的訪問必須流經IPSEC 隧道及企業中心，加重了網絡的負擔。2、通過Contivity 的Split Tunneling 的機制，使遠程/移動辦公室用戶及遠程移動用戶可以不經過IPSEC 隧道，直接在本地訪問因特網，如圖二示，該方式的優點在于各分支及用戶對因特網的訪問不增加企業骨干網絡的負擔，缺點是不容易對因特網的訪問實現集中控制。在采用方式2（Split Tunneling)訪問因特網時，各遠程/移動辦公室的Contivity必須加載防火墻許可證，以攔截來自因特網的攻擊，而在移動用戶的個人電腦上建議加載個人防火墻系統（如Sygate),以確保網絡安全。

　　2，保證遠程/移動辦公的可移動性

　　以上的解決方案我們看到，企業的數據與話音處于分離的網絡環境，從數據通信的角度看，已完全實現了移動辦公的目標，可以作為企業轉向移動辦公的第一步。要實現完全的移動辦公環境，還必須實現話音的移動性，即讓員工的固話（分機）隨之而移動，保證企業業務的連續性，如圖三所示。

　　在企業網上加載北電網絡話音設備（BCM，CSE1K或ITG/M1），再配合上北電網絡的IP電話i2002/i2004，或在移動用戶的PC上安裝i2050 軟體電話，則可實現員工的固話號碼（分機）隨員工的移動而移動，無論員工身處何方（在異地辦公室或出差在外），都可用統一的分機號碼聯系該員工，保證業務的連續性。而傳統的PSTN話音網絡仍可作為企業外部的聯系方式，或作為企業內部的話音備份鏈路。

北電網絡的優勢

　　北電網絡采用領先的技術，解決了在IPSEC VPN 上實現動態路由及NAT的問題，為企業利用IPSEC VPN建網，實現遠程/移動辦公掃除了一切障礙。讓IPSEC VPN 的建立通向網絡邊際，并讓動態路由協議跑在IPSEC VPN 內，保證了建網的靈活性。

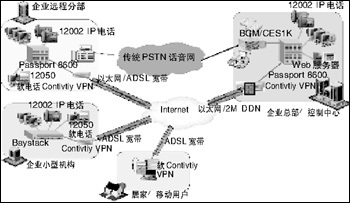

圖三 構建遠程/移動辦公環境步驟2VPN上VoIP話音集成提供完整的遠程/移動辦公

　　BCM、Succession1K或ITG/M1語音服務器，及i2002/i2004/i2050 IP電話是業界領先的VOIP產品，使企業的數據與話音融為一體，并實現了話音的可移動性，使員工無論在何時何地，均可通過其分機號互相溝通，實現真正的移動辦公。語音及數據均承載在IPSEC VPN上，保證了企業通信的私密性。

　　WLAN2200 是北電網絡無線局域網產品，實現了企業園區內用戶辦公的可移動性。

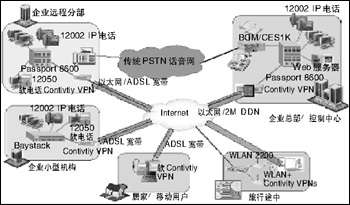

圖四 構建遠程/移動辦公環境步驟3VPN連接無線局域網提供移動即時辦公連接

　　北電網絡為企業實現真正的移動辦公提供了全面的解決方案，使企業無論在何時何地均能保證業務的移動性；提高員工的工作效率；加速企業的響應能力；擴大企業業務覆蓋范圍；降低運營成本以提高競爭力；提供業務服務的靈活性， 最終使網絡連接更多的員工，企業獲得更大的產出。
