面向電信增值業務

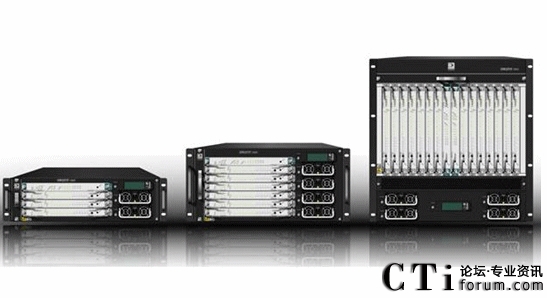

東進Keygoe3000系列多媒體交換機
2007/06/21
Keygoe3000系列多媒體交換機是面向服務提供商的多媒體業務交換機，為為快速、持續的業務創新提供強大的業務融合能力和業務靈活性。
1、物理參數
| 型號 |
Keygoe3003 |
Keygoe3005 |
Keygoe3011 |
| 長 |
130.5mm |
219.4mm |
486.1mm |
| 寬 |
482.6mm |
482.6mm |
482.6mm |
| 深 |
430mm |
430mm |
430mm |
2、電氣參數
| 型號 |
Keygoe3003 |
Keygoe3005 |
Keygoe3011 |
| 輸入電壓（DC） |
48V |
48V |
48V |
| 輸入電壓（AC） |
220V |
220V |
220V |
3、技術指標
（1）數字中繼接口
- 支持E1/T1/J1；
- 支持數字與模擬接口混合配置，支持高阻錄音、數字錄音；
- 符合建議G.703，支持同軸電纜（75Ω非平衡）、雙絞線（120Ω平衡）；
- 符合建議G.704的幀結構和建議G.706的復幀結構；
- 2048Kbps PCM基群符合建議G.732、建議G.796；
- 告警符合建議G.775；
- 抖動與漂移符合建議G.823；
（2）模擬接口
支持模擬中繼、模擬用戶、模擬高阻、模擬兩線語音、模擬四線語音、EM控制、磁石、2B+D高阻等
（3）PSTN信令
支持七號信令、ISDN PRI信令、中國一號信令等
（4）NGN信令
支持H.323、SIP、3G324、BICC、MGCP、MEGACO/H.248等
（5）音頻編解碼：
- 采樣率：6K/8KHZ
- 編碼方式：A 律/μ律PCM、AMI-ADPCM、G729，G723.1等
（6）視頻編解碼：
支持MPEG4、H.263/H.264等
（7） 媒體文件格式：
支持3GP、AVI、MPEG4、WAVE、PCM、ADPCM、VOX、MP3等
4、性能參數
容量
| 型號 |
Keygoe3003 |
Keygoe3005 |
Keygoe3011 |
| 插槽數量 |
3插槽 |
6插槽 |
14插槽 |
| 端口數量 |
48E1 |
96E1 |
192E1 |
| 級聯數 |
4 |
4 |
4 |
| 七號信令鏈路(64K) |
48 |
96 |
192 |
| 七號信令鏈路(2M) |
N/A |
N/A |
N/A |
| 支持PRI接口 |
48 |
96 |
192 |
| 語音資源 |
1440 |
2880 |
5760 |
| 會議組資源 |
768 |
1536 |
3072 |
| 傳真資源 |
360 |
720 |
1440 |
| VoIP資源 |
360 |
720 |
1440 |
| 視頻資源 |
1440 |
2880 |
5760 |
可靠性指標
| 型號 |
Keygoe3003 |
Keygoe3005 |
Keygoe3011 |
| 可利用度 |
0.99999 |
0.99999 |
0.99999 |
| MTBF（平均故障間隔時間） |
10萬小時 |
10萬小時 |
10萬小時 |
| MTTR（平均故障處理時間） |
0.5小時 |
0.5小時 |
0.5小時 |
| 年平均中斷時間 |
5秒 |
5秒 |
5秒 |
5、語音功能特性
語音增值業務需要大容量的放音和錄音的功能，如交互式語音響應（IVR）、語音信箱、彩話魔話等，傳統的實現方法是通過中繼連接到公共電話網中的錄放音設備，一方面提高了業務系統的整體造價，同時也無法提供高可靠性和高處理能力的語音資源。
Keygoe 3000系列的語音資源具有以下特性：
- 系統提供最大8192路語音資源
- 語音編碼格式：支持A 律/μ律PCM、AMI-ADPCM、G729，G723.1等；
- 語音文件格式：支持WAVE、PCM、ADPCM、VOX、MP3等
- 支持A 律及μ律轉換
- 支持實時的內存和文件服務器放音
- 支持實時文件服務器錄音（動態存儲）
- 支持DTMF、FSK、R2 、自定義包絡TONE音檢測
- 支持DTMF、FSK、R2、自定義包絡TONE音生成
- 支持混聲放/錄音
- 支持回聲抑制（128ms）
- 支持自動增益控制（AGC/ALS）
- 支持全雙工錄放音
- 支持VAD和CNG
6、會議功能
基于會議的增值業務越來越多，如電話會議、視頻會議、電話聊天、彩話等，作為電信運營商需要為不同的業務提供統一、穩定的會議資源，Keygoe
3000系列在提供強大的語音資源的同時，也內置了強大的會議資源，并可以將全部的中繼均配置獨立的會議資源，達到1：1的資源配置，保證全部通道都有獨立的資源。
Keygoe 3000系列提供最大3072組會議資源，單個會議最多支持128方雙向通話或2048方監聽。
7、傳真功能
用戶對智能化傳真業務的需求越來越大，但自建傳真服務系統對用戶來說，硬件投資和后期維護成本很高。技術的發展使得智能化傳真業務可以由應用提供商集中發布。Keygoe
3000系列內置大容量的傳真資源，并依托東進核心的XMS技術，媒體資源模塊通過TCP/IP接口連接至分布式郵件服務器系統，消除了計算機總線低帶寬瓶頸，提高了業務的穩定性，使智能化傳真業務達到了電信運營級，為業務的超穩定運行提供了基礎保障。
支持V17/V29/V27標準的14400bps/12000bps/9600bps/7200bps/4800bps/2400bps
速率下接收、發送傳真。
8、視頻資源
隨著3G網絡的建設，移動視頻應用已經成為現實。使用Keygoe3000系列可以實現從簡單的視頻剪輯流到視頻郵件、視頻回鈴音，甚至移動電視等一系列的應用，可以為系統集成商或OEM客戶提供電信級、技術先進的產品，特別能滿足運營商客戶的需求。
Keygoe 3000系列的3G324具有以下特性：、持ndowsNT3333G 協議 協議協議
- 視頻編碼：H.263/MPEG4
- 音頻編碼：AMR、G.723.1
- 信令控制協議：H.245
- 多路復用協議：H.223
9、信令支持
Keygoe 3000系列支持多種信令協議，如七號信令、ISDN PRI、中國一號、H.323、SIP、3G324、BICC、MGCP、MEGACO/H.248等，并提供靈活的信令編程能力。
（1）7號信令
七號信令規范符合：
《ITU-T七號信令技術規程》白皮書 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795
《中國國內電話網No.7信令方式技術規范》GF001 – 9001
處理能力：
- 每鏈路最大消息處理能力 500MSU/S
- 每鏈路BHCA 360K
Keygoe 3000系列的7號信令資源具有以下特性：
- 支持MTP、TUP、ISUP、SCCP、TCAP信令功能
- 支持64kbps標準鏈路
- 支持14/24位點碼長度；
- 支持鏈路之間、鏈路組之間的話務分擔；
- 支持鏈路組內的鏈路倒換、倒回；
- 支持多個源信令點碼和目的信令點碼；；
- 支持鏈路的動態增加、刪除，信令鏈路激活、恢復、去激活、正常重啟、緊急重啟、信令擁塞處理；
- 支持信令點及信令轉換點功能
（2）ISDN PRI信令
- 符合ITU-T Q.921 LAPD
- 符合ITU-T Q.931 ISDN PRI：TR41459、歐洲ISDN ETSI NET5
- 支持網絡端、客戶端；
- 接收、發送被叫號碼時支持重疊方式；
（3）VoIP信令
1）RTP協議
- 符合RTP/RTCP標準協議（RFC3551/3552）；
- 語音編解碼格式：G.711 μ律/A律、G.723.1（5.3/6.3 kbps自適應）、G.729A/B/AB；
- RTP動態DTMF載荷（RFC2833/4733）；
- 抖動緩沖：同時支持靜態緩沖方式和動態自適應方式；
- 支持LAN多播；
2）H.323協議
- 符合ITU-T H.323v2標準（H.225v2/H.245v3）；
- 支持G.723、G.726、G.729編碼標準
- 支持快速啟動（Fast Start）、H.245隧道（H.245 Tunneling）等呼叫參數；
- 呼叫轉移；
- 網守自動發現（Gatekeeper Auto Discovery）和登錄（同時支持H.323 UID和E164號碼注冊方式）；
- H.245用戶輸入文字和DTMF信號消息（User Input Indication）；
3）SIP協議
- 符合IETF SIPv2標準（RFC3261）；
- UDP/TCP呼叫方式；
- MD5（digest）身份驗證；
- REFER呼叫轉移（RFC3515）；
- SIP消息訂閱/通知（RFC3265 SUBSCRIBE/NOTIFY）；
- 代理服務器注冊、安全認證、定時刷新；
- SIP INFO消息（RFC2976）；
10、環境參數
- 溫度：保持在0℃～40℃之間
- 相對濕度：保持在30%～80%之間
- 電磁環境：電場強度≤130dB（μV/m），磁場強度≤800A/m
- 防靜電：設備應可靠接地（接地電阻小于1W）
11、系統冗余
- 1+1電源熱備份
- 1+1網絡接口熱備份
- 1+1交換熱備份（僅3011）
- N+1綜合業務板備份
12、操作系統
- Windows2000/XP/2003/Vista
- Linux
- Unix（Solaris、AIX、HP-UX）
CTI論壇編輯
